Wyobraź sobie sytuację: środek nocy, karetka jedzie do mieszkańca osiedla zamkniętego, a brama stoi zamknięta. Operator szlabanu nie odbiera telefonu. Ktoś musi zejść otworzyć. Tracone są bezcenne minuty.
To nie jest scenariusz abstrakcyjny – to realna sytuacja, z którą mierzą się dziesiątki polskich osiedli, hoteli i parkingów firmowych każdego roku. I jest na nią konkretne rozwiązanie: odbiornik radiowy eLR6H SOS produkcji firmy Eldrim z Nowego Sącza – otwiera bramę lub szlaban automatycznie w momencie wykrycia syreny, bez udziału człowieka.

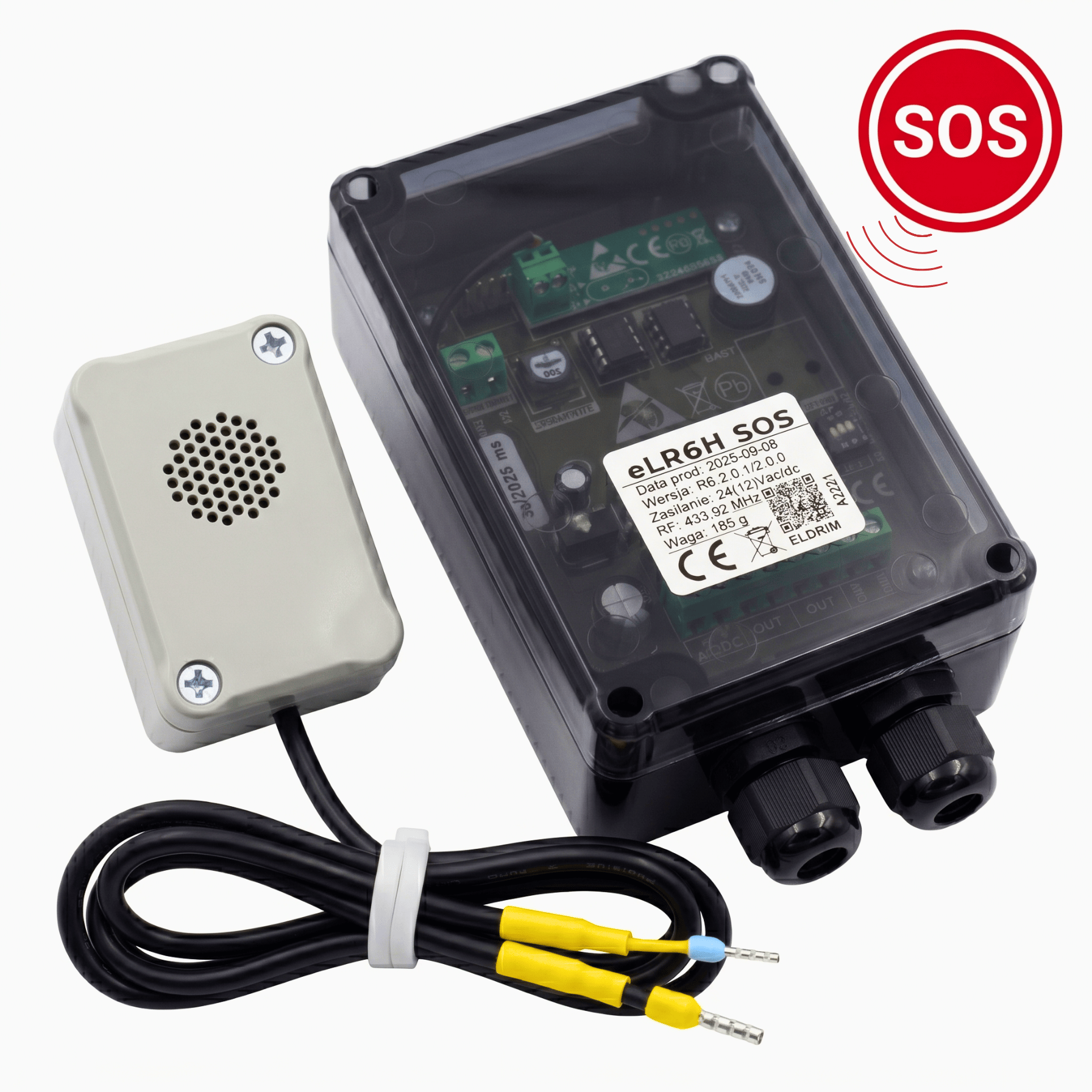

Odbiornik eLR6H SOS – komplet zestawu z mikrofonem zewnętrznym
Co to jest odbiornik eLR6H SOS?
eLR6H SOS to odbiornik radiowy do bram i szlabanów automatycznych, który pełni dwie funkcje jednocześnie:
Funkcja 1 – radioodbiornik KeeLoq 433 MHz – obsługuje do 1000 pilotów. Mieszkańcy korzystają z pilotów jak dotychczas.
Funkcja 2 – detektor syreny – mikrofon rozpoznaje sygnał karetki, straży pożarnej lub policji i automatycznie otwiera bramę lub szlaban bez udziału człowieka.

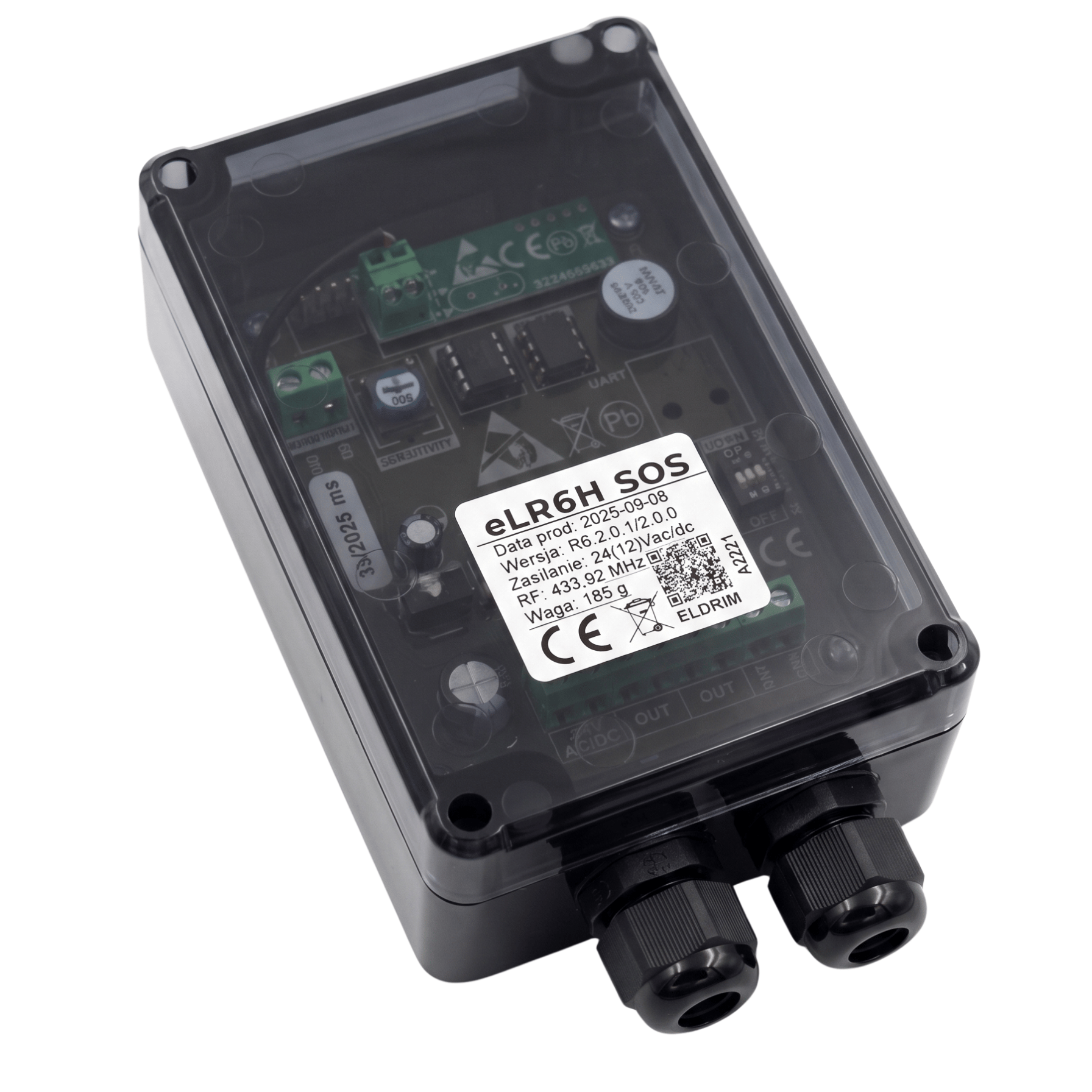

Odbiornik eLR6H SOS w szczelnej obudowie IP54 – gotowy do montażu na zewnątrz
Reaguje na syrenę – nie na hałas
Urządzenie rozpoznaje wzorzec modulacji, nie głośność. Trzy obsługiwane sygnały służb ratunkowych:
- WAIL – narastający i opadający ton (karetka, straż pożarna)
- YELP – szybkie, rytmiczne impulsy (policja, straż miejska)
- HI-LO – naprzemienny sygnał wysokiego i niskiego tonu
Muzyka, burza ani ciężarówki nie wywołają fałszywego alarmu. Opcjonalny tryb HORN reaguje na ciągły sygnał ≥ 8 sekund.
Gdzie stosuje się eLR6H SOS?
- Osiedla zamknięte i wspólnoty mieszkaniowe – coraz częściej wymagane przez straż pożarną jako warunek utrzymania zamkniętego wjazdu. Działa bez ochrony 24/7.
- Parkingi hotelowe i obiekty usługowe – eliminuje konieczność interwencji pracownika w nocy.
- Parkingi firmowe i zakłady produkcyjne – spełnienie wymogów BHP i ppoż. w zakresie dostępu służb ratowniczych.
- Szlabany przy drogach osiedlowych – często wymagane przez zarządcę drogi lub straż pożarną jako warunek utrzymania szlabanu.
Jak działa detekcja syreny?

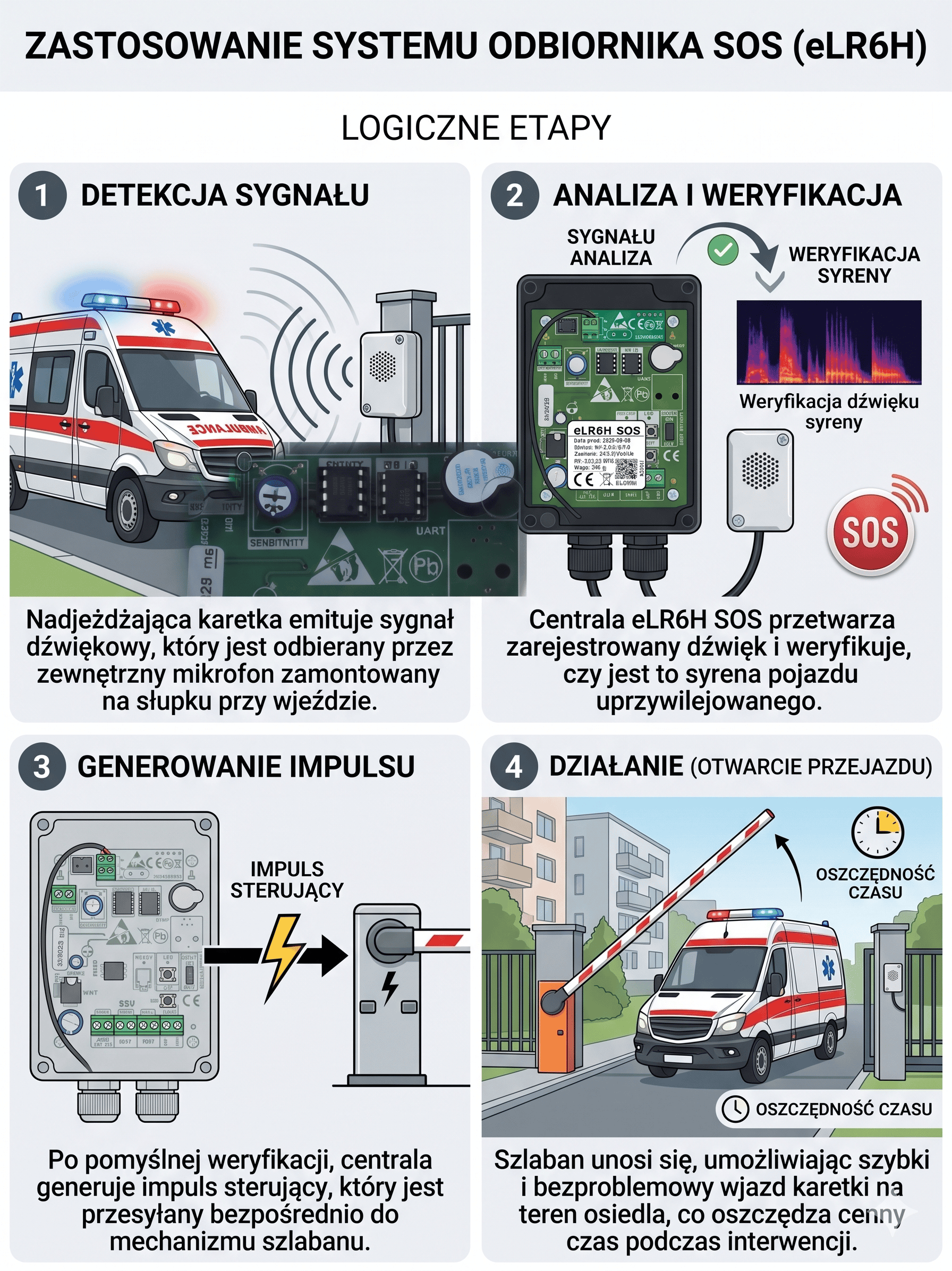

Schemat działania systemu – od wykrycia syreny do otwarcia szlabanu
- Karetka zbliża się z włączoną syreną.
- Mikrofon wykrywa wzorzec WAIL/YELP/HI-LO trwający minimum 2 sekundy.
- Wyjście OUT otwiera szlaban – impuls identyczny jak naciśnięcie pilota.
- Wyjście INH blokuje zamknięcie na czas T3 – szlaban czeka aż pojazd przejedzie.
- Buzzer piszcze co 2 s – sygnalizacja stanu alarmowego.
- Reset manualny lub automatyczny – szlaban wraca do normalnej pracy.
Mikrofon wewnętrzny czy zewnętrzny?
Mikrofon wewnętrzny – wbudowany w obudowie. Sprawdza się gdy odbiornik montowany jest bezpośrednio przy wjeździe w miejscu gdzie syrena jest dobrze słyszalna.
Mikrofon zewnętrzny – osobna jednostka na 1 m ekranowanym przewodzie. Pozwala umieścić czujnik akustyczny w optymalnym miejscu, niezależnie od lokalizacji skrzynki sterowniczej.

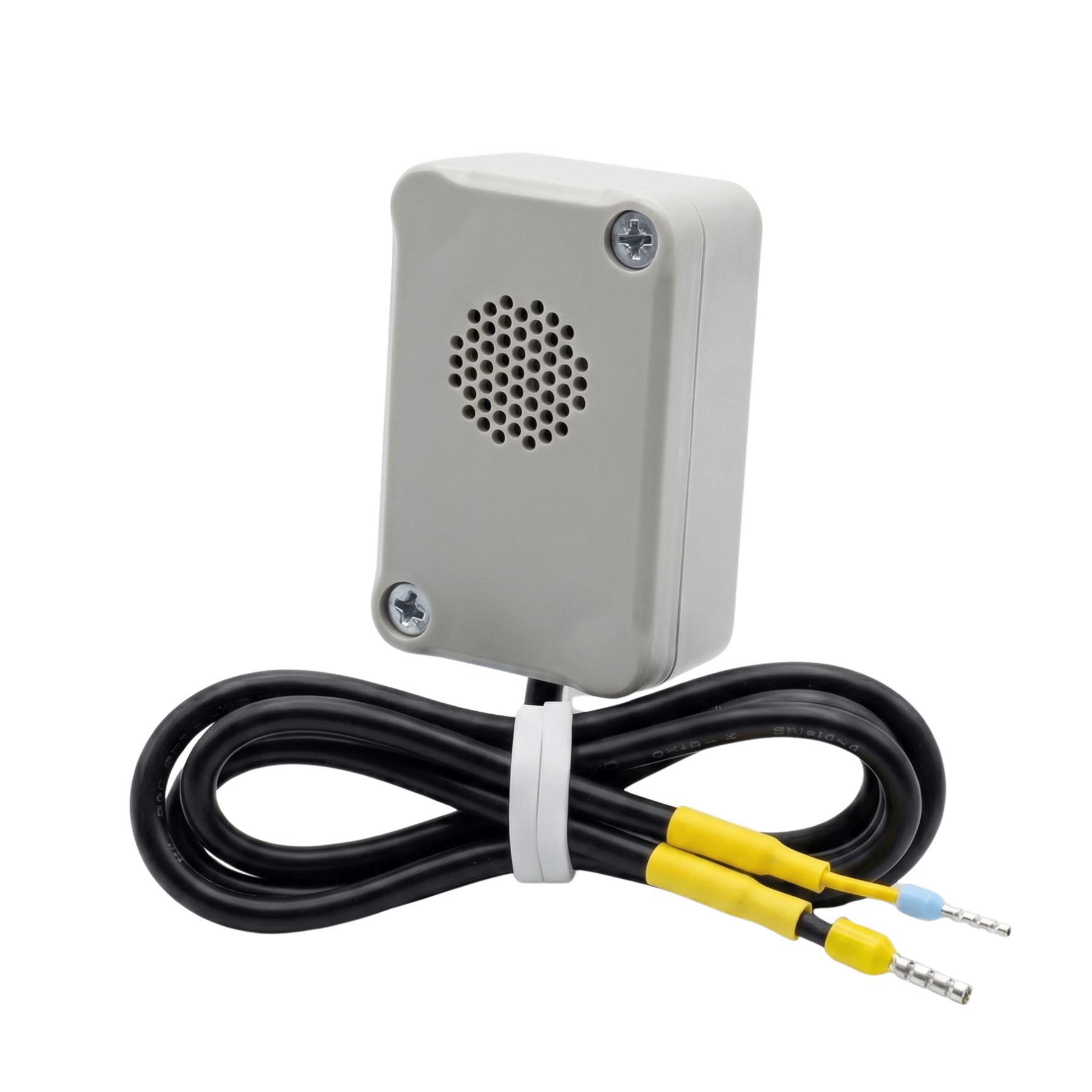

Mikrofon zewnętrzny – przewód ekranowany 1 m, montowany niezależnie od lokalizacji odbiornika
Instalacja – najważniejsze informacje

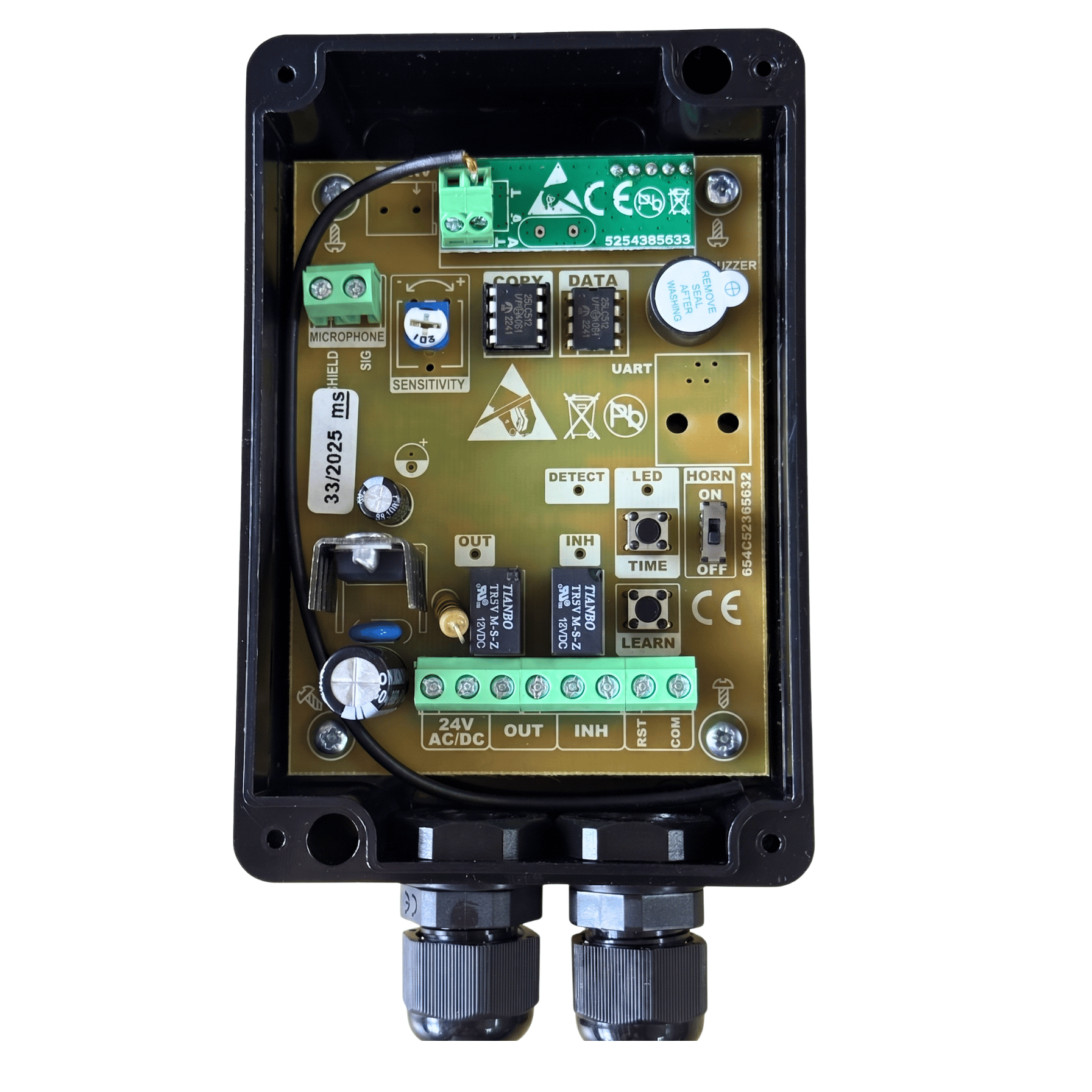

Wnętrze eLR6H SOS – potencjometr SENSITIVITY, przyciski TIME i LEARN, złącza wyjść OUT i INH
- Zasilanie: 12–24 V AC/DC z transformatora centrali – bez osobnego zasilacza.
- OUT (NO, 1A/30V) → wejście „OTWÓRZ" centrali bramy lub szlabanu.
- INH (NC, 1A/30V) → wejście STOP lub szeregowo z fotokomórkami zamykania.
- Lokalizacja: min. 50 cm od transformatorów i silników (zakłócenia EMI).
- Czułość: regulowana potencjometrem SENSITIVITY przy użyciu sygnalizatora testowego.
- Obudowa IP54, zakres temperatur -20°C do +70°C, zasięg pilotów do 200 m.
Programowanie czasów
| Parametr | Zakres | Zalecenie |
|---|---|---|
| T1 – po pilocie | 0,2–7 s | 1–2 s |
| T2 – po syrenie | 0–128 min | 16–32 s |
| TP – przerwa | 0–128 min | 4–8 s |
| T3 – blokada | 0–INF | INF – do ręcznego resetu |
Często zadawane pytania
Czy eLR6H SOS reaguje na syreny alarmów samochodowych?
Nie – rozpoznaje wzorzec modulacji służb ratunkowych (WAIL, YELP, HI-LO). Alarm samochodowy ani klakson nie wywołają stanu alarmowego.
Czy instalacja spełnia wymogi straży pożarnej?
eLR6H SOS to gotowe rozwiązanie techniczne. Zgodność z konkretną decyzją administracyjną warto potwierdzić z rzeczoznawcą ppoż.
Ile pilotów można zaprogramować?
Do 1000 nadajników KeeLoq 433 MHz – wystarczy na każde duże osiedle.
Czy działa przy awarii prądu?
Nie – wymaga zasilania. Przy awarii prądu brama powinna mieć mechaniczne wysprzęglenie awaryjne.
Czy można zainstalować samodzielnie?
Montaż elektryczny wyłącznie przez osobę z uprawnieniami. Regulacja czułości wymaga sygnalizatora testowego.
Jak wykasować wszystkich pilotów?
Przytrzymaj LEARN → LED świeci i gaśnie → puść → LED mruga → w ciągu 3 s ponownie przytrzymaj LEARN → LED mrugnie 3 razy → gotowe.
Potrzebujesz odbiornika eLR6H SOS?
Dostępny w sklepie Kilog – doradztwo i montaż na terenie Małopolski i Podkarpacia
Zobacz produkt w sklepie →Powiązane
Autor: Zespół Kilog | maj 2026 · Na podstawie dokumentacji technicznej eLR6H SOS Rev. V1.1, PPHU ELDRIM JANUSZ JANOWSKI, Nowy Sącz
