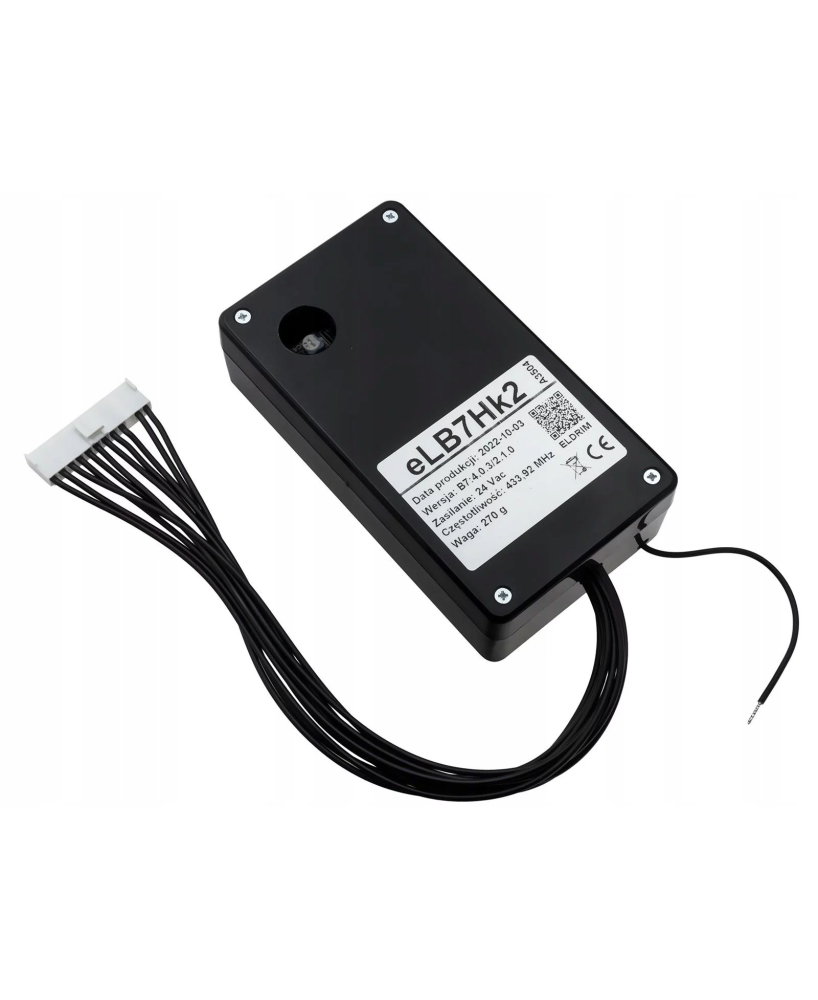

eLB7Hk2 - Sterownik bram 24V 140W

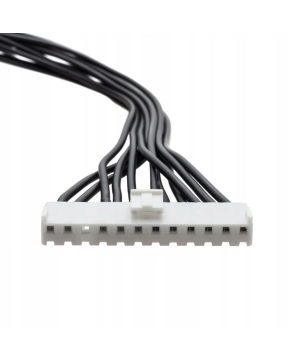

Jest to sterownik dla napędów bramowych i garażowych wykorzystujący silniki na napięcie stałe 24V o mocy do 140W. Posiada wtyk wielożyłowy do bezpośredniego podłączenia do płytki łączeniowej ST-1, eL01a lub eL01. Doskonale nadaje się do pracy ciągłej. Można zastosować go na parkingach osiedlowych, posesjach prywatnych i w firmach. Sterownik eLB7Qk jest chętnie używany jako zamiennik sterownika ST1 lub ST2.

Sterowniki są dostępne w czterech wersjach:

eLB7Qk działająca w trybie High Security KeeLoq® o długości wziązki 100 mm

eLB7Qk2 działająca w trybie High Security KeeLoq® o długości wiązki 290 mm

eLB7Hk o długości wiązki 100 mm, współpracuje z niemal wszystkimi pilotami zgodnymi z systemem kodowania KeeLoq®

eLB7Hk2 o długości wiązki 290 mm, współpracuje z niemal wszystkimi pilotami zgodnymi z systemem kodowania KeeLoq®

Podstawowe cechy eLB7k

• Łagodny start i stop, co zwiększa żywotność bramy
• Wbudowany odbiornik radiowy
• Sterowanie za pomocą nadajników (do 34) na częstotliwość 433,92MHz z kodem dynamicznie zmiennym KeeLoq®
• Zdalne programowanie pilotów
• Sterowanie na przycisk dzwonkowy
• Funkcja osiedlowa
• Funkcja furtki
• Bariera podczerwieni
• Funkcja automatycznego zamknięcia
• Wcześniejsze automatyczne zamknięcie bramy po przejechaniu bariery podczerwieni
• Regulacja siły przeciążenia statycznego i dynamicznego
• Automatyczne uchylenie po przeciążeniu
• Sygnalizacja świetlna lub załączanie z opóźnionym wyłączeniem oświetlenia
• Prosta procedura instalacji i programowania

Dane techniczne:

eLB7Qk | eLB7Qk2 | eLB7Hk | eLB7Hk2

Zasilanie:    24V ac/dc

Zakres temperatury pracy:    -20ºC / +70ºC

Typ bezpiecznika:    6,3 A wymiary (5x20)

Moc silnika:    max. 140W

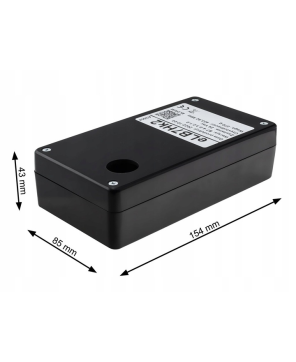

Wymiary zewnętrzne (szerokość x głębokość x wysokość):    84,8mm x 154,4mm x 42,8mm bez przewodu

Obudowa:    bryzgoszczelna obudowa plastikowa IP40

Waga:    250g | 270g | 250g | 270g

Parametry wyjściowe:

Wyjścia przekaźnikowe(typ, ilość, max. obciążenie):    silnik DC, jedno, 5,8A/24Vdc (maksymalna moc 140W)

Wyjście przekaźnikowe lampy(typ, ilość, max. obciążenie):    monostabilne, jedno, 1A/24Vac (maksymalna moc 25W)

Parametry radiowe:

Moduł radiowy:    zintegrowany, superheterodynowy, zapewniający wysoka niezawodność, powtarzalność i odporność na zakłócenia radiowe

Standard transmisji:    KeeLoq®

Zasięg:    do 200m (przy stosowaniu nadajników eLdrim)

Rodzaj modulacji / częstotliwość:    OOK / 433,92MHz

Impedancja wejściowa anteny:    50 Ω

Antena:    antena wewnętrzna, zaciski do podłączenia anteny zewnętrznej na eL01a

Pamięć pilotów:    34szt. | 34szt. | 48szt. | 48szt.

Funkcjonalność:

Czas auto-zamykania:    5s - 10min

Maksymalny czas pracy sterownika:    120s

Maksymalny czas świecenia lampy:    25min

Interfejs użytkownika:    prosta instalacja urządzenia, procedura uczenia oraz konfiguracji, oparta na jednej diodzie LED i jednym przycisku

Konfiguracja nadajnika:    możliwość przypisania dowolnego przycisku do kanału

Możliwość kasowania całej pamięci:     tak

Możliwość kasowania pojedynczego pilota:     nie

Możliwość wpisania pilota bez konieczności dostępu do przycisków odbiornika:     tak |  tak |  nie |  nie

  W przypadku montażu w miejsce sterownika ST2 WYMAGANA jest zmiana płytki łączeniowej na eL01a oraz zmiana konfiguracji krańcówek na N.O.
