ELEKTRONIKA DO BRAM GARAŻOWYCH

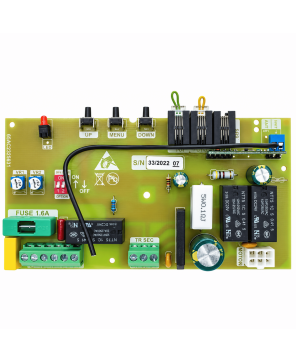

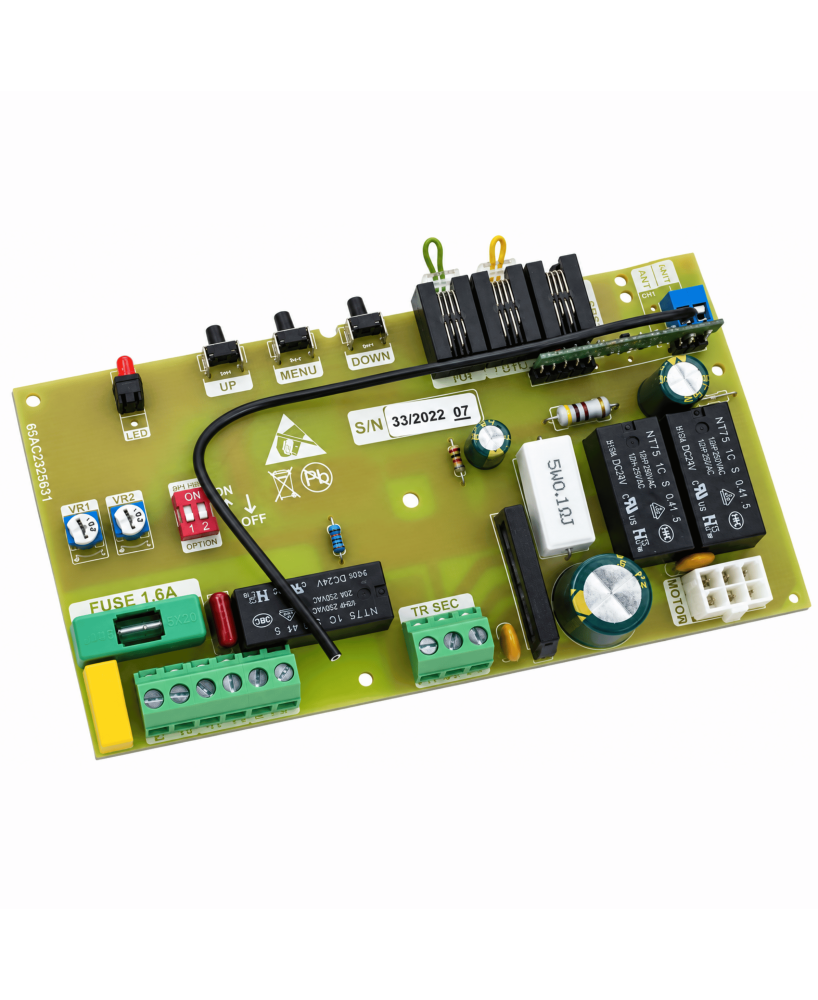

ELDRIM eLB2H
Centrala sterująca do Normstahl MAGIC 600 / 1000
24 V DC / do 140 W • 433,92 MHz KeeLoq® • 30 pilotów
Sterownik eLB2H służy do napędów bram garażowych wyposażonych w silnik 24 V DC o mocy do 140 W i enkoder. Może zastąpić centralę w napędach Normstahl MAGIC 600 oraz MAGIC 1000; producent potwierdza zgodność złączy silnika i złączy zewnętrznych.
Ważne przed montażem – izolacja silnika
Przy wymianie sterownika MAGIC 600 lub MAGIC 1000 należy odizolować silnik od metalowych elementów napędu. Podkładki izolacyjne trzeba umieścić między korpusem silnika a podstawą oraz w miejscach, gdzie śruby mocujące mogą zetknąć się z podstawą. Brak tej izolacji może powodować nieprawidłową pracę centrali. Montaż należy wykonać zgodnie z instrukcją i rysunkami w nocie serwisowej ELDRIM eLB2.
Radio i sterowanie
Wersja H obsługuje piloty zgodne z kodowaniem KeeLoq® na 433,92 MHz. Sama zgodność częstotliwości nie wystarcza do doboru pilota. Pamięć odbiornika mieści 30 nadajników. Brama może być obsługiwana pilotem, przyciskiem dzwonkowym lub manipulatorem napędu.
Funkcje
- Wirtualne krańcówki oraz łagodny start i zatrzymanie.
- Automatyczne zamykanie i funkcja osiedlowa.
- Wejście fotokomórki i skrócenie czasu zamykania po przejechaniu bariery.
- Regulacja przeciążenia statycznego i dynamicznego, automatyczne ustawianie przeciążenia oraz cofnięcie po jego wykryciu.
- Dynamiczne domknięcie bramy uchylnej.
- Obsługa lampy sygnalizacyjnej lub oświetlenia z opóźnionym wyłączeniem.
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Producent / model | ELDRIM / eLB2H |
| Zasilanie centrali | 2 × 24 V AC |
| Wyjście silnika | 24 V DC, do 140 W |
| Enkoder | Podwójny, 5 V DC / 72 Hz |
| Odbiornik radiowy | Wbudowany, KeeLoq®, OOK, 433,92 MHz |
| Pamięć pilotów | 30 |
| Wejścia STOP / fotokomórki | NC, 24 V DC |
| Sterowanie przewodowe | NO, 24 V DC |
| Wyjście lampy | 230 V, do 40 W; nie stosować świetlówek |
| Pobór prądu w spoczynku | Do 25 mA bez akcesoriów |
| Temperatura pracy | −20 do +70°C |
| Wymiary | 150 × 88,6 × 30,5 mm |
| Masa | 146 g |
| Obudowa | Brak – płytka do montażu wewnątrz napędu |
| Autozamykanie / podtrzymanie oświetlenia | 15 sekund – 25 minut |
